產品概述

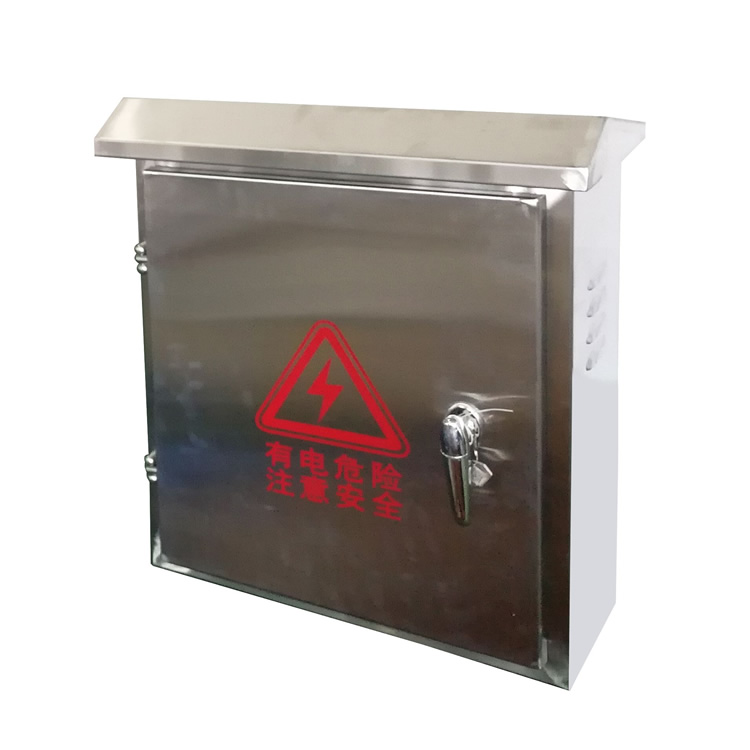

集風能、太陽能控制及逆變器于一體的智能控制電源箱，專為高端的小型風光互補系統設計，特別適用于偏遠無電地區風光互補家用系統和風光互補監控系統。能同時控制風力發電機和太陽能電池板對蓄電池進行安全高效的智能充電。
設備外觀大方、操作方便，具有完善的保護功能。設備充電效率高，空載損耗低。該系統運行安全、穩定、可靠，使用壽命長，已得到廣大用戶的認可，具有較高的性價比。
主要特點
可靠性：智能化、模塊化設計，結構簡單，功能強大；工業級的優質元器件和嚴格的生產工藝，適合于高溫、低溫等相對惡劣的工作環境并具有可靠的性能和使用壽命。
?PWM無級卸載：在風力發電機和太陽能電池板發出的能量超過蓄電池的需要時，控制系統將釋放多余的能量。普通的控制方式是將整個卸荷全部接入，此時蓄電池一般沒有充滿，而能量卻全部消耗在卸荷上，造成資源的極大浪費；即使采用分階段卸荷，一般只能做到五六級左右，效果仍然不理想。我公司采用PWM(脈寬調制)方式進行無級卸載，即可以分上千個階段進行卸載，邊對蓄電池充電，邊把多余的能量卸除，有效延長蓄電池的使用壽命。
采用限壓限流充電模式：當蓄電池的電壓大于設定的卸載開始電壓點時，采用PWM限壓充電模式，控制器將多余的能量卸除，以延長蓄電池的使用壽命；當風機的充電電流大于設定的風機剎車電流點時，控制器將啟動自動剎車以保護蓄電池。（注：WWS06-48-N蓄電池電壓大于充滿停止電壓點或風機的充電電流大于風機剎車電流點時，控制器將啟動自動剎車。）
兩路輸出方式：每路輸出均有多種控制方式可供選擇。包括：常開；常關；常半功率；光控開、光控關；光控開、時控關；光控開、時控半功率、光控關；光控開、時控半功率、時控關。通過液晶按鍵可以設定三種輸出控制方式：常開；光控開、光控關；光控開、時控關。
LCD顯示功能：LCD以直觀的數字和圖形形式顯示系統狀態和參數。如：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率、負載電流，輸出控制方式，時控輸出關斷時間，光控開、光控關電壓點，白天或夜晚指示，負載狀態指示，蓄電池過壓、欠壓指示等狀態。
完善的保護功能：蓄電池過充、過放、防反接保護；負載短路、過載保護；風機限流、自動剎車、手動剎車保護；光伏防反充、防反接保護；防雷保護等。
注意：以下為可選功能，非所用機型都有該功能，僅對具備該功能的機型有效。
可選遠程通信功能：可實時監控系統的運行狀態，包括控制器LCD液晶屏上顯示的所有參數，通過軟件可以對相關參數進行設定和修改，還可以對系統中風機和負載的運行狀況進行控制，并在故障發生時報警。
可選風機低壓充電功能：控制器增加了風機低壓充電模塊，該模塊可以使風機在低轉速條件下對蓄電池充電。根據不同的風機特性，為了風機能正常啟動，用戶可通過軟件設置輸入導納和風機起始充電電壓。
可選市電切換功能：當蓄電池過放時，控制器智能切換到市電對負載供電。
可選溫度補償功能：控制器可以根據外界環境溫度的變化，調整卸載開始電壓點，對蓄電池進行有效地充電。
可選SD卡存儲功能：可在不連接通信的情況下，通過SD卡存儲歷史數據。
可選風速檢測功能：配套我公司指定風速儀，控制器可實時檢測風速，通過監控軟件可查看實時風速。
可選小電流充電功能：當風機輸入電壓達到設定值時，可產生小電流給蓄電池充電。
可選風機轉速檢測功能：可通過監控軟件查看實時風機運轉情況。
保溫功能：可內置鋰電于一體化電源，在極寒冷環境下具備保溫功能，對內置設備和鋰電池起到一定保護作用，確保系統正常運行。
風能及光能參數 | |
蓄電池電壓 | 24VDC |
風機額定輸入功率 | 600W |
風機最大輸入功率 | 900W |
光伏額定輸入功率 | 300W |
卸載開始電壓點 | 27VDC |
充電停止電壓點 | 29VDC |
風機剎車電流點 | 30A |
蓄電池過放保護電壓點 | 21.6VDC |
蓄電池過放恢復電壓點 | 24VDC |
輸出過壓保護電壓點 | 32VDC |
光控開電壓點（出廠值） | 2VDC【可調】 |
光控關電壓點（出廠值） | 3VDC【可調】 |
1、2路額定輸出電流 | 10A |
1路輸出控制方式（出廠設置） | 3種方式可選（光控開關） |
2路輸出控制方式（出廠設置） | 3種方式可選（光控開，時控5小時關） |
卸載控制方式 | PWM脈寬調制 |
顯示方式 | LCD |
靜態電流 | ≤20mA |
逆變器參數 | |
直流電壓 | 24VDC |
電壓范圍 | 20-33VDC |
空載電流 | 0.2A |
效率 | > 90% |
直流連接 | 接線鼻 |
交流電壓 | 100/110/120VAC 或者 220/230/240 VAC |
額定功率 | 300W |
瞬間功率 | 600W |
輸出波形 | 純正弦波 |
輸出頻率 | 50Hz 或者 60Hz |
波形失真 | 3% |
低壓警報 | 21DC±1V |
低壓關斷 | 20DC±1V |
短路 | 輸出自動關閉 |
過載 | 輸出自動關閉 |
過壓 | 33±1V |
過熱 | 輸出自動關閉 |
工作溫度 | -20℃ 到 +50℃ |
工作濕度 | 20%～90%RH |
其它參數 | |
高壓防雷保護 | 有 |
箱體材質 | 不銹鋼（防銹、防腐蝕） |
防護等級 | IP54 |
保溫功能（選配） | 適用極寒冷天氣環境，對內置設備器件和鋰電池保護 |
內置鋰電池（選配） | 根據用戶需求 |
冷卻方式 | 自然冷或者風冷 |
溫度范圍（℃） | -60 到 +70 |
